Кровельный волновой шифер

Кровельный шифер - самое эффективное решение для кровель с жесткими условиями эксплуатации. Хризотилцементный шифер имеет доступную цену и срок службы, который в 2-3 больше срока службы металлических и битумных кровельных материалов. Применение шифера позволяет сократить эффективные расходы на покрытия кровли в 4 раза! Кровельный шифер не требует сплошной обрешетки, соответственно позволяет сэкономить на стропильной системе.

ekonomik min
Тимлюйский завод один из немногих в России продолжает выпускать кровельный шифер с толщиной, соответствующей лучшим советским стандартам. Поскольку прочность шифера с уменьшением толщины меняется не линейно, Тимлюйский шифер с толщиной 5,8 мм прочнее аналогов с толщиной 5,2 мм более чем на 24 процента, а шифера с толщиной 4,7 мм более чем в полтора раза!

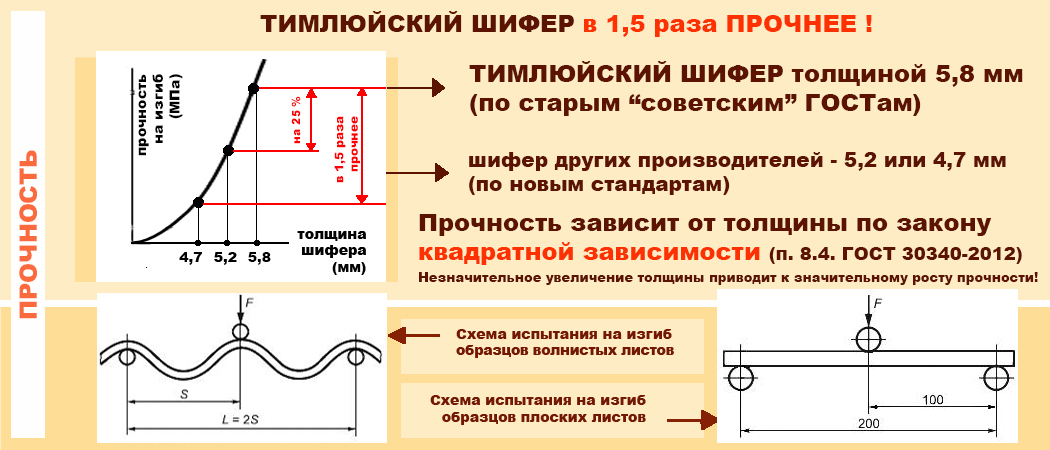

projnost 1

Прочность на изгиб = 3хFхL/2хBхTгде
F – нагрузка, которую должен выдержать образец (в кгс),
L – расстояние между опорами, на которых лежит образец = 30 см,
B – ширина образца = 18 см,
T – толщина = 5,8 (5,2 или 4,7) см.
Чтобы соответствовать прочности изгиб в 16 МПа (163 кгс/см2), образец с толщиной 4,7 мм должен выдержать усилие 14,4 кгс, образец с толщиной 5,2 мм – 17,6 кгс, а 5,8 мм – 21,9 кгс.
Такая прочность шифера толщиной 5,8 мм позволяет гарантировать сопротивление нашего кровельного материала любым снеговым и ветровым нагрузкам регионов Сибири и Дальнего Востока!

knopka gdekupit big2 min

Выпускаемый семиволновой лист позволяет эффективно (без обрезков и c оптимальными свесами) покрыть дома шириной 5, 6, 7, 8, 9, 10 метров.

razmer 1 min

Хризотилцементные листы, помимо доступной цены и долговечности обладают непревзойденным набором качеств, которые делают их идеальным кровельным материалом. Этот полностью негорючий материал обладает низкой теплопроводностью, препятствующей образованию конденсата, хорошими звукоизоляционными свойствами, а значит кровля не будет греметь от ветра и осадков, не скользкой поверхностью, с которой не будут падать весной глыбы льда и снега!
Тимлюйский завод выпускает свою продукцию из экологичных материалов: портландцемента, природного волокна – хризотила и воды. Тонкие и прочные волокна хризотила (фибра) образуют в цементе армирующую сетку, позволяющую получить недостижимые другими фиброцементными листами показатели прочности.

preimusuestva min

Тимлюйский шифер применяют на кровлях частного (малоэтажного) домостроения и многоквартирных домов.

knopka gdekupit min


Техническая характеристика Волнистых листов (ГОСТ 30340-2012; код по ОКП 578100)
Наименование показателя
Значение для листов профиля: 40/150
7-волн.

Длина L, мм
1750

Ширина В, мм
980

Толщина t, мм
5,8

Высота рядовой волны h, мм
40

Шаг волны s (справочно), мм
150

Сосредоточенная штамповая нагрузка кН (кгс), не менее
1,5 (150)
Предел прочности при изгибе, МПА (кгс/см2), не менее
16,0 (160)
Плотность, г/см3, не менее
1,60
Ударная вязкость, кДж/м2 (кгс/см2), не менее
1,5 (1,5)
Водонепроницаемость, , не менее
24
Морозостойкость
Число циклов попеременного замораживания и оттаивания без видимых признаков разрушения
25
Остаточная прочность, %, не менее
90
Область применения
Асбестоцементные волнистые листы предназначены для устройства кровель и стеновых ограждений зданий и сооружений
Сан. эпидемиологическое заключение № 13.01.04.578.П.000087.0702. от 11.07.02


knopka gdekupit min





Внешний вид крыши зависит не только от правильно выбранного и правильно смонтированного кровельного материала, но и от использованных аксессуаров кровли. И, самое главное, от этого зависит еще долговечность и надежность кровли. В таком ответственном деле, как устройство кровли, мелочей не бывает.

Можно создать в доме шикарный интерьер, воплотить все самые современные дизайнерские задумки, и все это вдруг испортит… протекающая кровля. Один хороший дождь, и все ваши старания насмарку. Какая-нибудь незначительная щель, некачественный стык или неплотное соединение могут оказаться той самой «ложкой дегтя», которая испортит всю вашу «бочку меда».

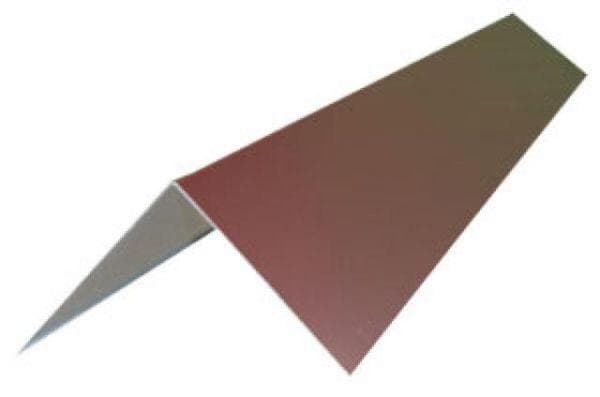

konek min


Конек кровельный


При монтаже шифера на скаты в месте их схождения в самой верхней части кровли образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли.
Это и есть конек на крышу или кровельный конек.

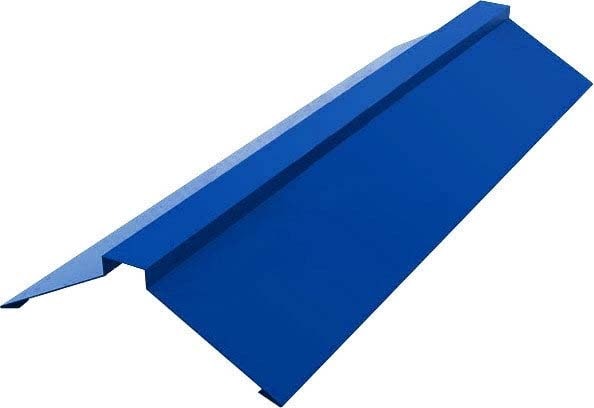

konek fig 2 minКонек на крышу (кровельный конек) – это особенно важный элемент, без которого не обойтись при устройстве любой кровли. Кровельный конек – это доборный элемент кровли, который является финальным элементом любой крыши. Конек крыши образован смыканием плоскостей скатов. Конек обычно окрашивается в цвет кровли.

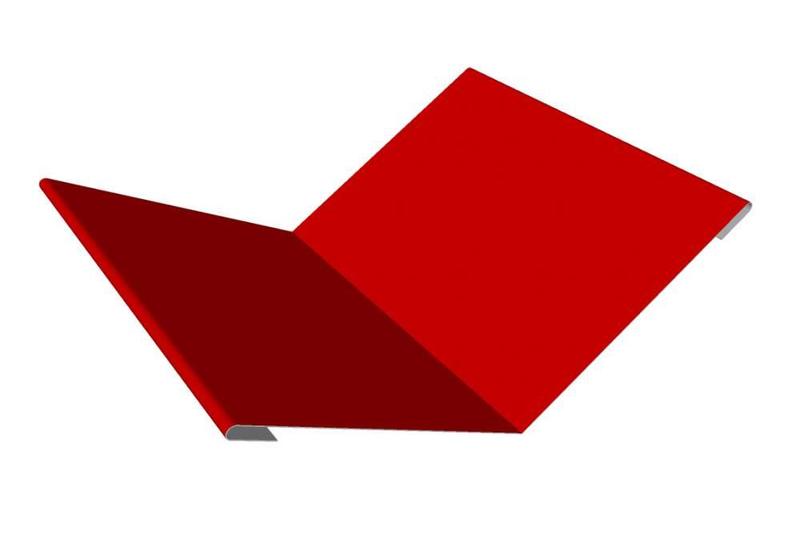

endova 2 min
Ендова для кровли



Основной задачей ендовы является сбор и отвод осадков, сливающихся со скатов крыши в местах их смыкания. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов. Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Это один из важнейших элементов, которому необходимо уделить особое внимание. Так как планка кровельной ендовы переносит практически весь объем влаги скапливаемой на кровле, ее необходимо изготавливать из качественных материалов.

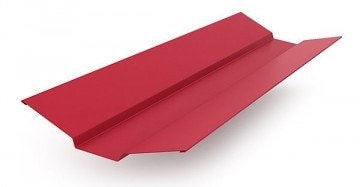

endova minЕндовые планки могут иметь различный вариант исполнения и формы, ее размер определяется по месту для решения тех или иных задач. Для их изготовления используется оцинкованная сталь с полимерным покрытием, которая качественным образом защищает готовые изделия от коррозии и физического повреждения. Толщина листа стали, применяемая для производства, определяется исходя из размеров планки и может варьироваться от 0,45 до 1,2 мм.

Такая планка должна быть установлена еще до укладки шифера на кровлю.

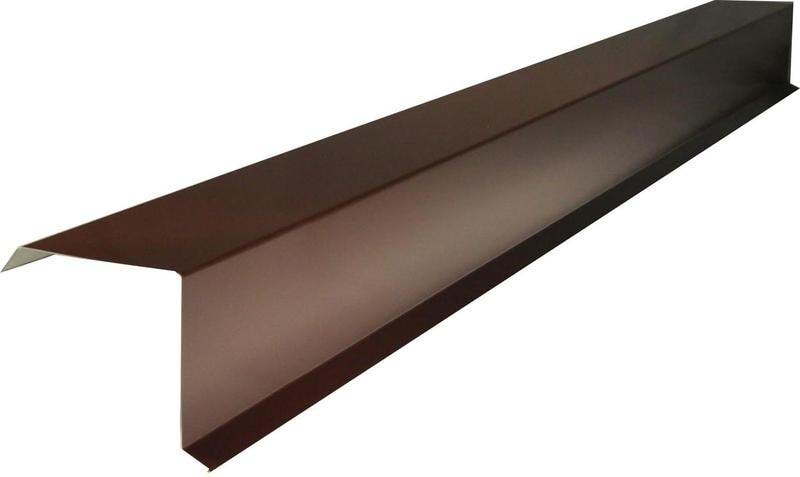

planka torez minСпециальные кровельные планки

Специальные планки выполняют не только декоративно-отделочные функции, но и являются важными элементами кровли. Область их применения понятна из названий – торцевая, ветровая, карнизная, планка примыкания.


Торцевая планка

Торцевая планка предназначена для отвода влаги (осадков) от краев карнизного свеса кровельного покрытия, а также для защиты кровельного материала по фронтону от ветровой нагрузки и разбалтывания крепежа. Кровельная торцевая планка – это важный элемент кровли.

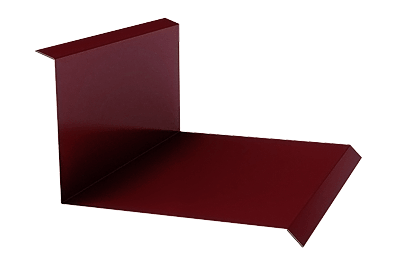

planka prim minИспользование при возведении крыши торцевой кровельной планки – это залог долгой службы  покрытия кровли, а простота проведения монтажных работ позволяет возможность сделать это самостоятельно.


Планка примыкания для крыш
Планка примыкания устанавливается на участок крыши, который образован в результате соединения кровли с трубой или стеной. Этот участок, также как и ендова, является уязвимым и нуждается в защите от осадков. Поэтому при монтаже кровли в этих местах устанавливают специальные доборные элементы и дополнительную гидроизоляцию.

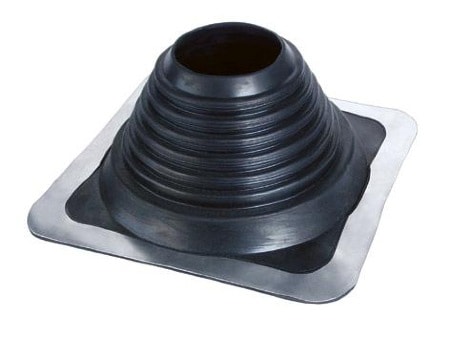

prohod2 min
Проходные элементы кровли


Представьте, что вам надо вывести на крышу, допустим, антенну. Ну, или трубу вентиляции. Казалось бы, особых проблем возникнуть не должно. Как говорится, «дело техники». Но, возникает вопрос: как заделать щели, оставшиеся между трубой и материалом кровли? Причем заделать качественно, надежно и, что немаловажно, красиво, в стиле всей кровли. Вот тут на помощь и приходят «проходные элементы кровли».
Название говорит само за себя – они предназначены для герметизации и оформления «проходов» через кровлю. «Уплотнители кровельных проходов» – так они называются на профессиональном языке. Это поистине эффективное, надежное и долговечное решение для герметизации кровли при монтаже дымоходов, каминных выходов, систем вентиляции, электрических выходов,  телевизионных антенн, мачт и так далее.

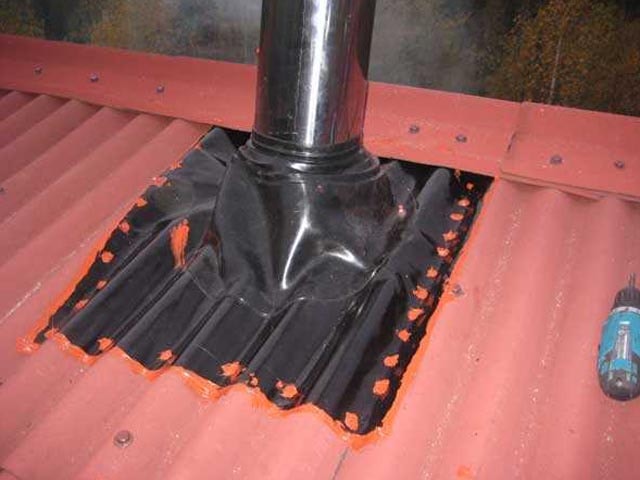

prohod min

Принцип действия их достаточно прост и понятен. Благодаря эластичности материала уплотнитель прилегает к кровле любой конфигурации и создает идеальную герметичность, независимо от месторасположения трубы, при этом гасит ее вибрацию и смещение, вызываемое расширением и сжатием, а также давлением массы снега, скапливающегося на поверхности крыши.







КРЕПЕЖ ДЛЯ ШИФЕРА

Для многих удивителен даже тот факт, что, оказывается, существуют какие-то специальные «шиферные» гвозди. Но, мало того, есть еще и специальные саморезы для шифера. Для чего они нужны, в чем их особенности? Как их правильно применять? Что лучше – шиферные гвозди иди шиферные саморезы?


Гвозди шиферные – ГОСТ и технология производства

производство шиферных гвоздейГвозди являются самым распространенным и недорогим универсальным крепежным элементом. Для фиксации кровельных материалов выпускают специальные шиферные гвозди.
Технология производства шиферных гвоздей мало чем отличается от процесса изготовления обычных строительных. Основное используемое оборудование – гвоздильный автомат. Сырьем для изготовления шиферного крепежа служит светлая термически необработанная проволока из низкоуглеродистой стали, поставляемая в бухтах.
С разматывающего узла гвоздильного автомата проволока подается в его рабочую зону. При этом она проходит через правильно-роликовый механизм, где происходит ее выпрямление. Подача проволоки в станок происходит на фиксированный размер, определяемый длиной будущего гвоздя. В рабочей зоне сначала производится обрезка заготовки, из которой затем методом объемной холодной штамповки изготавливается сам метиз (с сформированной шляпкой и наконечником).

Готовый гвоздь попадает в приемный лоток. Угол острия данных крепежных изделий, согласно ГОСТ, не должен превышать величину в 40о. На этом сходства в конструкции и способе изготовления шиферных и строительных гвоздей заканчиваются. Гвозди шиферные по ГОСТ 9870-61, изготавливаемые еще в СССР и до настоящего времени выпускаемые некоторыми производителями, отличаются от строительных изделий размером головки, диаметр которой больше и составляет 12 мм.


Оцинкованные гвозди

оцинкованные шиферные гвоздиЗавершающим этапом изготовления шиферных метизов является обязательное оцинковывание. Причем, согласно вышеуказанному ГОСТу, цинковое покрытие шляпки должно выдерживать 2 погружения (каждое длительностью 1 минута) в раствор сернокислой меди. Основными нормативными документами, по которым отечественные производители должны изготавливать шиферные метизы в настоящее время, являются российские стандарты ТУ 208-81 и РСТ 1822-83. Диаметр головки этих гвоздей – 16,5 ± 1,5 мм.

Но главное их отличие как от шиферных «собратьев» предыдущего поколения, так и от строительных изделий заключено в конструкции шляпки. У современных шиферных гвоздей головка составная, имеющая дополнительные элементы в виде шайбы и колпачка из листовой оцинкованной стали. Основой для нее служит шляпка, полученная в гвоздильном автомате по описанной выше технологии. Под эту штампованную головку одевается шайба, а сверху – напрессовывается колпачок, который плотно охватывает шайбу.

Такая конструкция имеет преимущества при проведении кровельных работ, по сравнению с обычной цельной головкой. Когда гвоздем фиксируют какой-либо материал, его шляпка частично деформируется и облегает, стремится принять форму неровностей или рельефа закрепляемого объекта. Это позволяет практически исключить возможность повреждения шифера, обеспечивает более надежные монтаж и защиту отверстия от осадков.

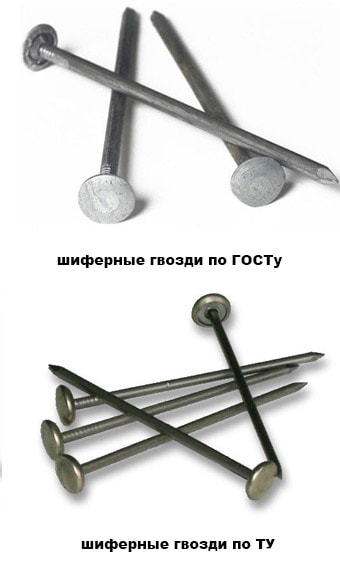

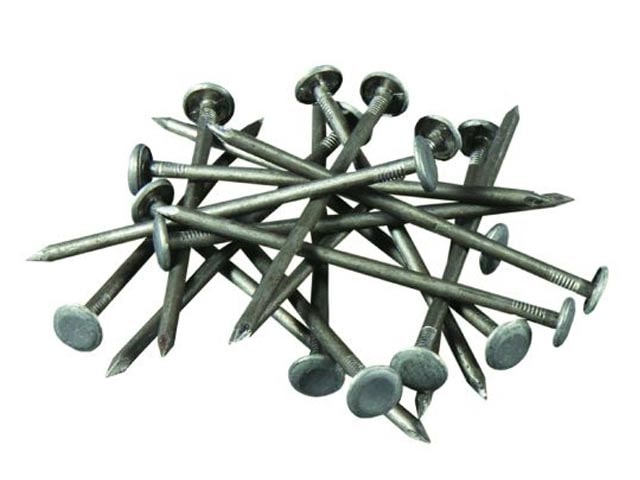

Размеры и вес шиферных гвоздей

шиферные гвоздиКровельные гвозди выпускают всего четырех типоразмеров. Согласно ГОСТ 9870-61 (диаметр стержня, длина):

•          4 x 90 мм;
•          4 x 100 мм;
•          4 x 120 мм;
•          4,5 x 120 мм.

Высота головки для всех размеров 1,8 мм.


По стандартам ТУ 208-81 и РСТ 1822-83 производят:

•          4 x 90 мм;
•          4 x 100 мм;
•          4 x 120 мм;
•          5 x 120 мм.

Высота головки – 4 мм.

Вес шиферных гвоздей указывают в килограммах для 1000 шт изделия. Так, у самого востребованного размера 5 x 120 мм масса 1000 шт составляет около 25 кг. Поставляются метизы упакованными по 5, 10, 15 кг в картонные коробки и по 25, 30 кг в деревянные ящики. Для более надежного крепления лучше использовать гвозди длиной 120 мм.



Правила использования гвоздей для шифера


правила использования шиферных гвоздейВообще шиферные гвозди можно использовать при любых наружных ремонтно-строительных работах для монтажа различных кровельных, декоративных и других жестких материалов к деревянным конструкциям, то есть обрешетке. У них есть неоспоримое преимущество – цинковое покрытие обеспечивает им высокую коррозионную стойкость. Но основное их назначение – крепление кровельных асбоцементных листов (шифера).

В любом случае длина гвоздя должна как минимум на 20 мм превышать сумму толщин обрешетки, изоляции и высоты шифера по гребню.

В укладываемых поверх деревянной конструкции асбестовых листах необходимо предварительно сделать отверстия под гвозди. Их просверливают диаметром несколько большим, чем толщина стержня метиза. Это позволит предотвратить образование сколов или трещин во время монтажа, а также при температурных расширениях крепежа.

Особенности монтажа

кровельные гвозди


Вбивают гвозди в гребень шифера. Крепеж во впадинах, по которым во время осадков и таяния снега стекает вода, приведет к протеканию кровли. Еще раз обращаем внимание – отверстия под гвозди необходимо предварительно сверлить диаметром несколько большим, чем толщина гвоздя. Загибать гвозди для шифера с обратной стороны обрешетки нельзя, так как за счет перепадов температур (зима-лето), влажности материалы кровли (дерево, асбест, металл) расширяются и сжимаются по-разному, и поэтому жесткая фиксация недопустима. Если этим пренебречь, то со временем в месте крепежа шиферный лист может треснуть вдоль всего гребня.







Еще об особенностях монтажа

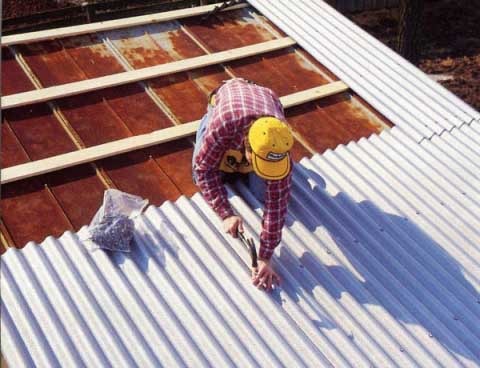

монтаж шифера

Применение гвоздей для шифера в качестве крепежа кровли не потребует никакого специального инструмента – достаточно обычных дрели и молотка. Тем не менее, монтаж асбестовых листов не настолько прост, как кажется, поскольку необходимо достаточно точно определять момент, когда пора остановиться и прекратить вбивать гвоздь. Один лишний замах молотком, и есть вероятность, что шиферный лист будет расколот. Мало того, не следует гвозди прижимать к листу шифера плотно. Необходимо оставлять зазор в 3-4 мм. Шифер достаточно тяжел и лежит на крыше под своим собственным весом, поэтому не стоит слишком сильно притягивать его к обрешетке, чтобы избежать растрескивания листов.

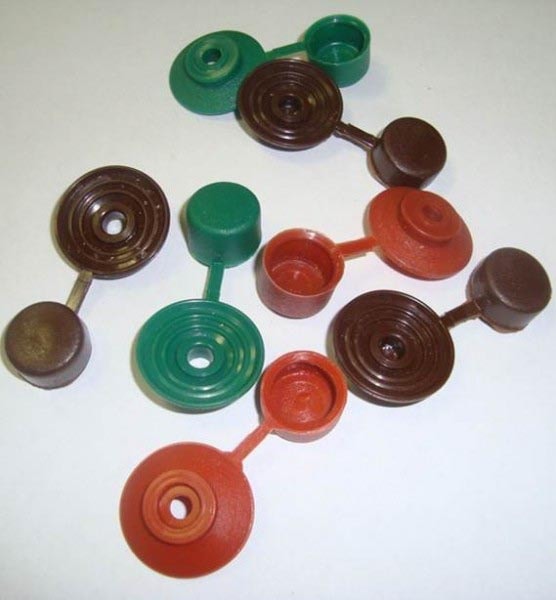

Для цветного листа можно применять цветные колпачки, которые скрывают шляпки гвоздей и делают кровлю по-настоящему эстетичной.





Гвоздь или кровельный саморез – что лучше?

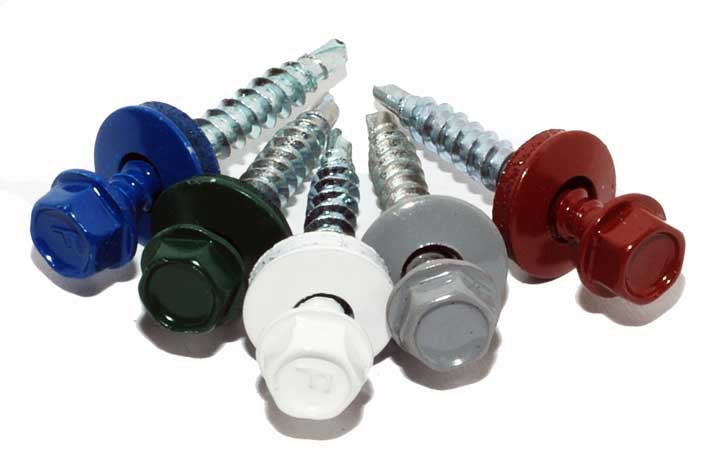

шиферные саморезыОсобенности саморезов для кровли:

•          Материал изготовления – каленая сталь. Благодаря этому они прочнее и долговечнее, чем гвозди.
•          Большой ассортимент размеров – можно достаточно точно подобрать подходящий вариант.
•          Производят различных цветов – возможно подобрать саморезы, которые будут совершенно незаметными. Можно использовать также цветные колпачки.
•          Изготавливают с головками различной формы (под отвертку либо гаечный ключ), с заостренным наконечником или в форме сверла.
•          Саморезы с наконечником в форме сверла можно вкручивать без предварительного сверления входного отверстия.
•          Для саморезов с заостренным наконечником требуется просверливание отверстия.
•          Установку саморезов можно автоматизировать с помощью электроотвертки или гайковерта. Если это невозможно, то монтаж будет значительно более трудоемкий и длительный, чем ручное забивание гвоздей.
•          Практически всегда в комплект поставки входят уплотнительные резинки под шляпки. При использовании гвоздей выше риск попадания влаги под кровлю.
•          Легче извлекаются при демонтаже. Гвозди очень часто отламываются.

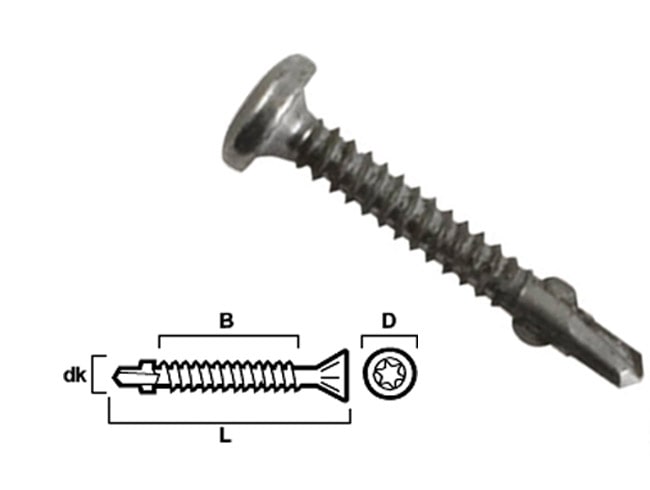

Лучший вариант саморезов для шифера

лучший саморез для шифераВернемся к одному из пунктов перечня преимуществ саморезов как крепежных элементов для шифера. А именно: «Саморезы с наконечником в форме сверла можно вкручивать без предварительного сверления входного отверстия».

В наибольшей степени это касается саморезов с так называемым наконечником «сверло с крылышками». В этом случае «крылышками» называют специальные защипы-выступы, которые при вкручивании в шифер рассверливают в нем отверстие, диаметр которого больше диаметра самого самореза. Тем самым обеспечивается возможность небольших перемещений, что и обеспечивает сохранность листов шифера при различных климатических изменениях и вызванных ими расширениях материалов.

Когда же такой саморез закручивается в дерево или металл обрешетки, то крылышки обломятся, и произойдет нарезание резьбы, гарантируя надежность крепления.  Эту способность крепежного элемента, наконечник которого представляет собой «сверло с крылышками», используют при работе с шифером. По сути, выполняется одновременно несколько операций. Он сверлит шифер, потом расширяет отверстие, а после этого еще и закручивается в обрешетку, нарезая резьбу.

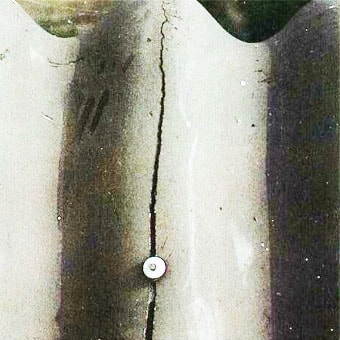

При работе с кровельными саморезами для крепления шифера не надо забывать еще одно правило: Саморез нельзя затягивать!

И, в завершение, краткий вывод:

Таким образом, в большинстве случаев саморезы являются более надежным и качественным средством крепления. Однако они дороже, поэтому для бюджетных построек гвозди остаются и будут хорошим, иногда единственным вариантом монтажа кровли.



КАЛЬКУЛЯТОР

РАСЧЕТ СТОИМОСТИ
(односкатной и Двускатной крыши)
ПЛОЩАДЬ КРЫШИ: M2
Укажите площадь вашей крыши и узнайте приблизительное количество листов шифера.

Если у вас возникнут какие-либо вопросы, вы можете позвонить нам по номеру 8 (30138) 77-425 либо написать filippov@timluy.com

Кол-во листов:

Семь раз отмерь, один раз отрежь!
Один лист на кровле закрывает площадь - 1,44 м2 (чистая площадь)

0  шт.
Данный расчет является приблизительным. Для получения более точных результатов необходимо обратиться к специалистам. Тел: 8 (30138) 77-524 или 8 (30138) 78-720, наш e-mail для связи: filippov@timluy.com
